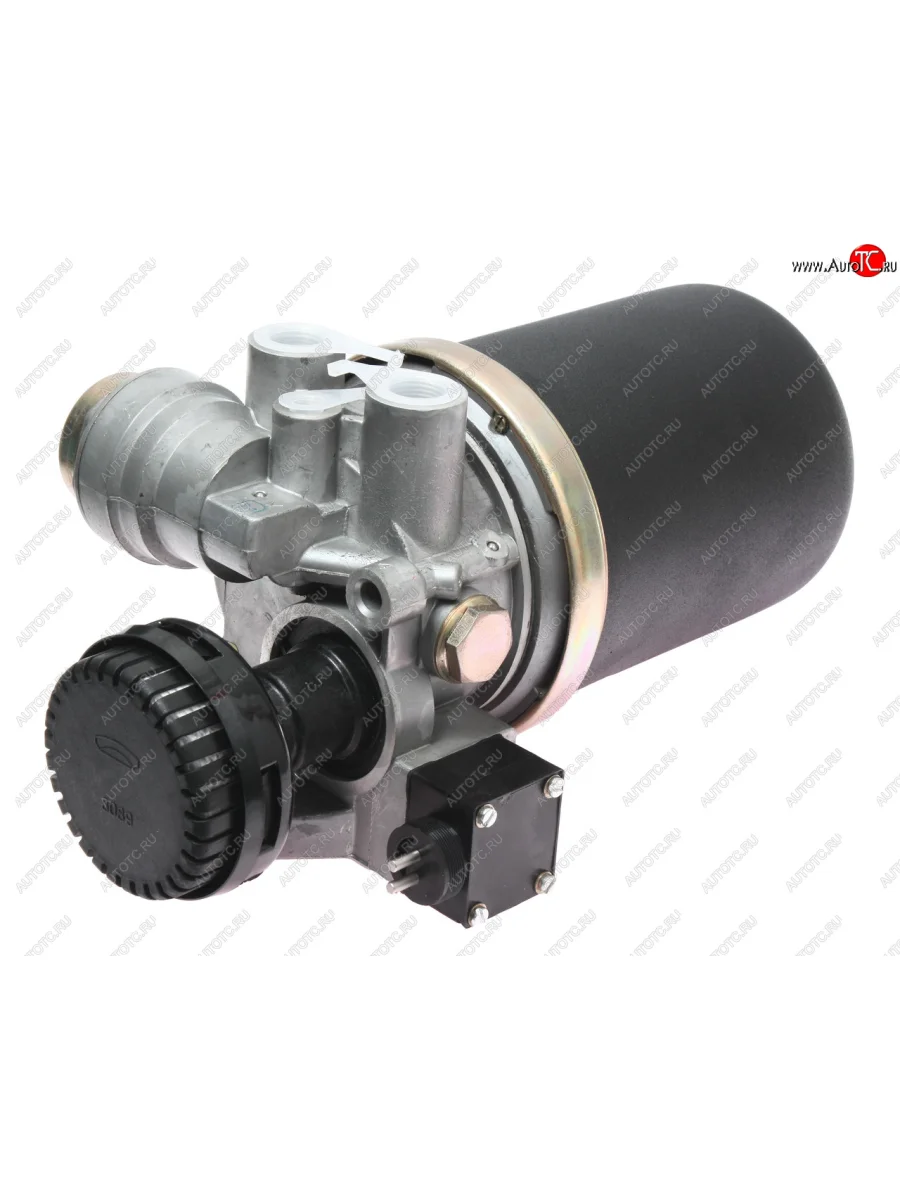

Регулятор давления ЗИЛ,КАМАЗ,МАЗ,УРАЛ,КРАЗ,ЛИАЗ с адсорбером 24V с шумоглушителем БЕЛОМО БЕЛОМО 8043.35.12.010-20

Регулятор давления с адсорбером 8043.35.12.010
Предназначен для установки в пневмосистеме грузовых автомобилей, автобусов, троллейбусов. Регулятор обеспечивает осушку воздуха, нагнетаемого компрессором в пневмосистему транспортного средства, и поддерживание давления в системе от 0,65 до 0,8 МПа. Может применяться для автомобилей МАЗ, КАМАЗ, МЗКТ, ГАЗ, УралАЗ и т.д. Регулятор оснащен электроподогревом выпускного окна. Регулятор давления с адсорбером выпускается в 4-х исполнениях: 8043.35.12.010, 8043.35.12.010-20, 8043.35.12.010-30, 8043.35.12.010-40, отличающихся напряжением питания электроподогрева выпускного окна и наличием глушителя 8089.00.00.000, предназначенного для снижения шума при выпуске сжатого воздуха в атмосферу.
Схема

Рис. 1. Схема регулятора давления с адсорбером.
1, 21, 22 - выводы; 3 - прокладка-фильтр; 4 - уплотнение; 5 - корпус; 6 - обратный клапан; 7 - следящий поршень; 8, 10 - пружины; 11 - предохранительный клапан; 12 - тяга; 13 - поршень; 14, 19 - сферические клапаны; 15 - блок нагрева; 16 - перепускной клапан; 17 - пенополиуретановый фильтр; 18 - цеалитовый адсорбер; 20 - пружина; А, Б, В, Г - полости; Д, Е, И - каналы; Ж - атмосферное отверстие. Описание работы
На рис. 1 приведена упрощенная схема регулятора, показывающая принцип его работы.
Сжатый воздух из нагнетательного трубопровода компрессора подводится к выводу 1 и далее в полость А, проходит последовательно через фильтры 17 и 3, цеалитовый адсорбер 18 и попадает в полость Б. Параллельно сжатый воздух из полости А подается на предохранительный клапан 11. В полости Б очищенный и осушенный сжатый воздух отжимает обратный клапан 6, проходит в полость В и через вывод 21 в пневмосистему транспортного средства. Параллельно из полости Б через канал Д сжатый воздух поступает в полость Г и далее в регенерационный ресивер (вывод 22). Из полости В через канал Е давление сжатого воздуха передается на следящий поршень 7 и управляющий сферический клапан 14. Деформационно-силовая характеристика пружины 8 следящего поршня 7 подобрана таким образом, что при давлении в пневмосистеме транспортного средства менее значения 0,8-0,05 МПа управляющий сферический клапан 14 плотно прижат к седлу и давление сжатого воздуха не передается на поршень 13, связанный тягой с предохранительным клапаном 11, который усилием пружины 10 прижимается к своему седлу. При превышении давления воздуха в пневмосистеме транспортного средства значения 0,8-0,05 МПа следящий поршень 7 перемещается вправо, сжимая пружину 8, и клапан 14 по мере уменьшения предварительного сжатия своей пружины отходит от своего седла вместе со следящим поршнем 7, передавая давление сжатого воздуха на поршень 13 предохранительного клапана 11.
При этом через тягу 12 передается дополнительное усилие предохранительному клапану 11, нарушая равновесие между давлением сжатого воздуха полости А и пружинной 10, в результате чего предохранительный клапан 11 открывается, сообщая полость А с атмосферой.
При этом обратный клапан 6 прижимается к своему седлу, предотвращая выпуск сжатого воздуха из пневмосистемы транспортного средства в атмосферу. Одновременно очищенный воздух из регенерационного ресивера (вывод 22) через полости Г и Б попадает в адсорбер снизу (восстанавливая адсорбирующее вещество), в полость А и далее через разгрузочный клапан 11 в атмосферу вместе с излишней влагой и загрязнениями.
Когда давление сжатого воздуха в пневмосистеме транспортного средства снижается до значения 0,65+0,05 МПа следящий поршень 7 под действием пружины 8 перемещается влево и управляющий сферический клапан 14 прижимается к своему седлу, перекрывая доступ сжатого воздуха к поршню 13 предохранительного клапана 11. В результате пружина 10 поджимает предохранительный клапан 11 к седлу, изолируя полость А от атмосферы.
При засорении адсорбера предусмотрен перепускной клапан 16, который при разности давлений в полости А и Б от 0,20 до 0,25 МПа сообщает указанные полости. При этом воздух от компрессора поступает прямо в пневмосистему транспортного средства.

Технические характеристики
Наименование параметра или размера 8043.35.12.010 8043.35.12.010-20 8043.35.12.010-30 8043.35.12.010-40 Максимальное рабочее давление, МПа (кгс/см2)1,35 (13,8) Давление включения, МПа (кгс/см2)0,65+0,05 (6,6+0,5) Давление выключения, МПа (кгс/см2)0,8.-0,05 (8,2-0,5) Давление срабатывания предохранительного клапана, МПа (кгс/см2)от 1,0 (10,2) до 1,35 (13,7) Давление срабатывания перепускного клапана, МПа (кгс/см2)от 0,2 (2,04) до 0,25 (2,55) Присоединительные размеры, мм
- для регулятора
- для блока нагрева
М22х1,5-6Н; М12х1,5-6Н
М27x1-8g Номинальная мощность нагревателя, Вт125 Номинальное напряжение, В24241212 Температура включения нагревателя, °С7 Температура отключения нагревателя, °С35 Рабочие значения температуры при эксплуатации, °Сот -45 до +80 включительно Наличие глушителянетестьнетесть Габаритные размеры, мм210x158x300210x158x330210x158x300210x158x330 Масса, кг, не более мм5,05,125,05,12 Цвет крышки блока нагревачерныйбелый
