Энергоаккумулятор КАМАЗ 2020 с чехлом РААЗ РААЗ 100-3519100-10

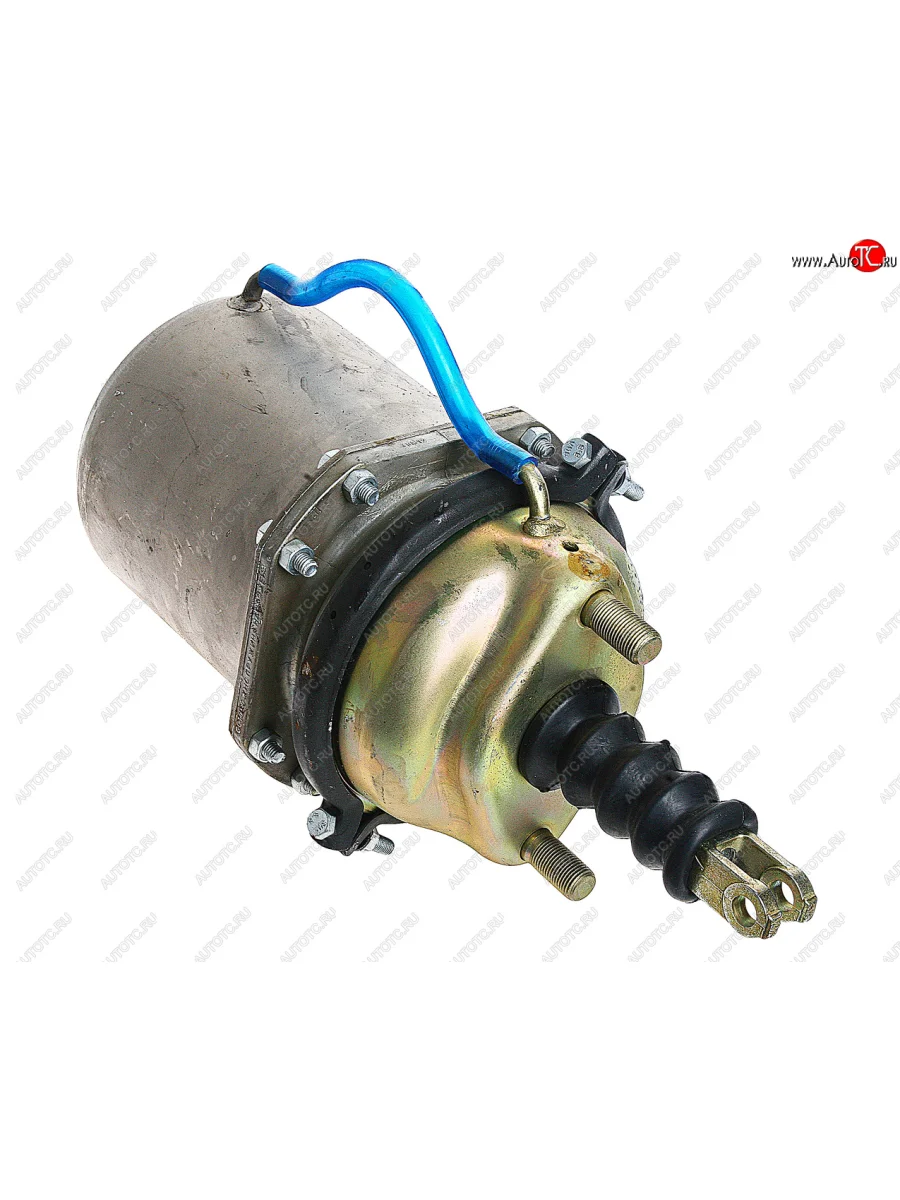

Камера тормозная с пружинным энергоаккумулятором тип 100-3519100-10

Предназначена для приведения в действие тормозных механизмов. Камера состоит из двух частей: мембранной бесфланцевой тормозной камеры и пружинно-пневматического цилиндра. Мембранная камера выполняет функции исполнительного органа рабочей тормозной системы, пружинный энергоаккумулятор в зависимости от управления может быть исполнительным органом: запасного, стояночного тормоза

Обозначение

Размеры, мм

Ход мембраны/ Ход пружины, мм

Угол установки хомута

Масса, кг

Примечание

Применя- емость

A

B

d

D

100-3519100-10

58

120

М16х1,5

М16х1,5

57/67

30±5

9,87

С чехлом

А/м КАМАЗ и другие потребители

*-устанавливается по согласованию с потребителем

Температурный интервал, °С - -45...+80
